一、市场定位与典型机型
功率段：C 口 65 W 双向（20 V/3.25 A），30 min 可自充 60 %，30 min 给 MacBook Air 回血 50 %，兼顾手机 30 W PPS 与华为 22.5 W SCP。
容量段：20000-30000 mAh（70-111 Wh），可上飞机上限，适配 1-2 天户外办公。
代表机型：罗马仕 40000 mAh 2A1C1L1M 五口、移速 30000 mAh 2A1C、乔威 50000 mAh 带照明灯、备倍电 20000 mAh 2A1C，全部通过 PD3.0/PPS 认证。
二、主流 SOC 与架构对比
表格
复制
芯片 功率管 效率 电池串数 特色 代表机型
IP5389（英集芯） 外置 95 % 2-5 串 单芯片完成协议+升降压+电量计，五口快充 罗马仕 65 W
SW7201（智融） 外置 96 % 2-4 串 I²C 调压/限流，支持 100 W 直通 备倍电 65 W
IP5385（英集芯） 外置 95 % 2-6 串 双芯片组合，双 C 口独立 65 W 罗马仕 27000 mAh 2C2A
结论：IP5389 外围最简、开发最快；SW7201 环路可外部补偿，适合二次开发；IP5385 可做双 C 口盲插 65 W，适合高端机型。
三、硬件架构（以 IP5389 为例）
同步 Buck-Boost
外置 4 × 30 V/5 mΩ NMOS + 1 颗 4.7 µH/10 mm 合金电感，500 kHz 频率，效率 95 %（20 V/3 A 段）。
电感纹波 ≤ 30 %，满载 MOS 温升 38 ℃（加 3 mm 铝散热片）。
协议/保护
片内集成 PD3.0、PPS、QC4+、AFC、FCP、SCP、VOOC、Apple 2.4 A、BC1.2 DCP，自动识别最优 PDO。
12 bit ADC 轮询 VIN、VOUT、IBAT、VBAT；NTC 温度环路 75 ℃ 降功率，85 ℃ 硬件关机。
电池管理
支持 2-5 串三元锂/磷酸铁锂，充满电压 4.2/4.35/3.6 V 可编程；内置 50 mA 均衡，±10 mV 精度。
充电电流 0.3-5 A 可调，放电电流最高 20 A（受限于 MOS 与电感 Isat）。

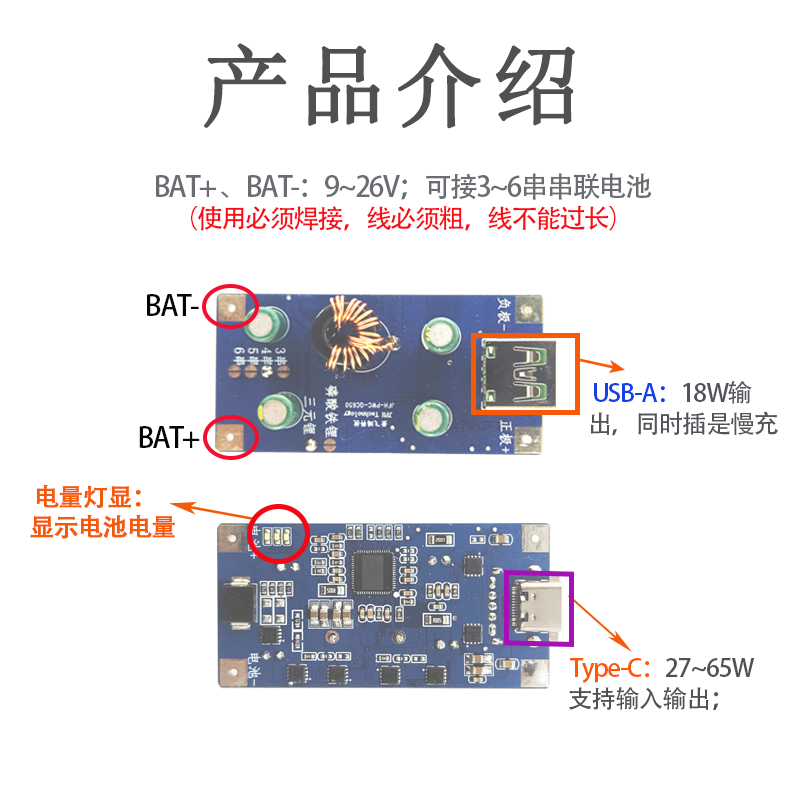

接口配置
2A1C 经典布局：C 口 65 W 双向，A1 18 W，A2 22.5 W SCP；三口同时输出 45 W + 18 W + 18 W ≈ 81 W。
188 数码管/LED 电量灯，单键切换剩余电量、输入/输出功率、温度显示。
四、关键性能实测（罗马仕 65 W 机型数据）
表格
复制
项目 规格 备注
输入范围 5-20 V 适配 30-65 W PD 适配器
输出范围 3.3-20 V PPS 3.3-11 V/5 A，固定 PDO 5/9/12/15/20 V/3.25 A
峰值效率 95 % 15 V→20 V 段，负载 45-65 W
待机功耗 3 µA Ship-mode，长按 2 s 唤醒
温度保护 85 ℃ 可软件下调
电感峰值电流 25 A 选 4.7 µH，Isat ≥ 30 A
PCB 尺寸 38 mm × 68 mm × 1.2 mm 双层板，单面贴片
五、设计/量产要点
电感选型：4.7 µH，DCR ≤ 4 mΩ，Isat ≥ 30 A，封装 10 mm × 10 mm 屏蔽合金，降低 EMI。
MOS 选型：30 V/5 mΩ 级别，Ciss ≤ 800 pC，封装 DFN3×3 或 5×6，双颗并联可分散热源。
PCB 布局：功率环 ≤ 4 mm，开尔文采样走差分，SW 节点露铜加锡+打胶，降低尖峰。
散热设计：65 W 满载时 MOS+电感功耗约 3 W，3 mm 铝散热片或 0.2 mm 石墨片+导热胶即可；金属外壳可再降 5 ℃。
认证策略：PD3.0 认证需过 20 V 短路、过冲、环路稳定性测试；板级预留 0.15 mm 安规间距，VBUS 走线 1 oz 铜。
固客化：IP5389 开放 I²C 调压/调流/调灯效，可二次开发；SW7201 支持 FB/I²C 双模式调压，适合做“多口功率盲插”差异化功能。
