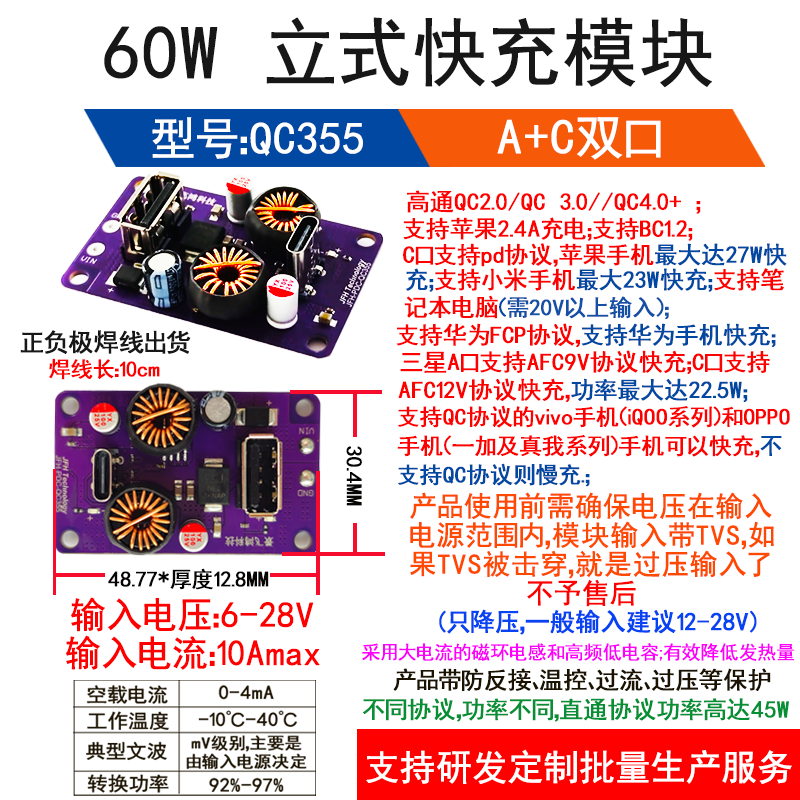

立式快充模块为 A+C 双口独立快充方案，最高 60W 功率输出。兼容 PD、QC4.0、FCP、AFC、BC1.2 等主流快充协议，6-28V 宽压直流输入，搭载多重安全防护，发热量低、转换效率高，预留外接接口焊点，支持研发定制批量生产，适合车载、储能、小型充电终端改装集成以及 DIY 研发打样。

核心卖点

✅ A+C 双口独立快充，多品牌协议全覆盖USB-A + Type‑C 双通道独立输出，同时充电互不影响。支持 QC2.0/3.0/4.0、PD、FCP、AFC、BC1.2 协议，苹果、华为、小米、vivo、OPPO 手机以及笔记本电脑均可匹配快充，适配市面上绝大多数数码设备。

✅ 6-28V 超宽压输入，多重防护，低温稳定DC 6~28V 宽电压输入，最大输入电流 10A，适配多种直流供电系统。自带 TVS 防浪涌保护，集成防反接、温控、过流、过压保护；采用大电流磁环电感搭配高频低容电容，有效降低工作发热，运行更稳定。

✅ 转换效率高，支持外接拓展、定制开发转换效率可达 92%-97%，电能损耗小。配置蓝色指示灯，C 口充电点亮、A 口通电常亮，工作状态直观清晰；板载外接接口焊点，A 口接 4 根线、C 口接 6 根线即可识别快充，支持客户定制改版、批量供货。

技术参数

  1. 最大功率：60W，接口配置：1×USB-A + 1×Type-C 双口独立快充

  2. 输入规格：DC 6~28V，最大输入电流 10A

  3. 外形尺寸：48.7730.412.8mm

  4. 转换效率：92%~97%

应用场景

🚗 车载充电改装

适配私家车、货车、房车充电改造，兼容 12V/24V 车载电源，A+C 双口同步快充，手机、平板、笔记本可以同时充电，解决车内充电接口紧缺的痛点。

🔋 户外储能电源内置快充板

嵌入便携储能、露营户外电源内部，作为双路 USB 快充输出单元，满足露营、野外作业两台数码设备同时快充的使用需求。

📟 小型充电站、智能配套设备集成

用于桌面快充座、小型共享充电终端、工控配套设备集成，预留外接焊点便于结构布线，方案成熟稳定，降低充电类产品的开发周期。

🛠️ DIY 研发测试与样品打样

适合电子爱好者、硬件工程师做快充方案调试、样机验证，协议覆盖广，保护电路齐全，到手即可调试测试，支持后续定制批量生产。

使用须知

  1. 接线严格区分正负极，禁止反接；TVS 击穿一般由输入过压造成，该情况不在售后范围；

  2. 推荐输入电压区间 12-28V，使用前确认供电电压在模块支持范围内；

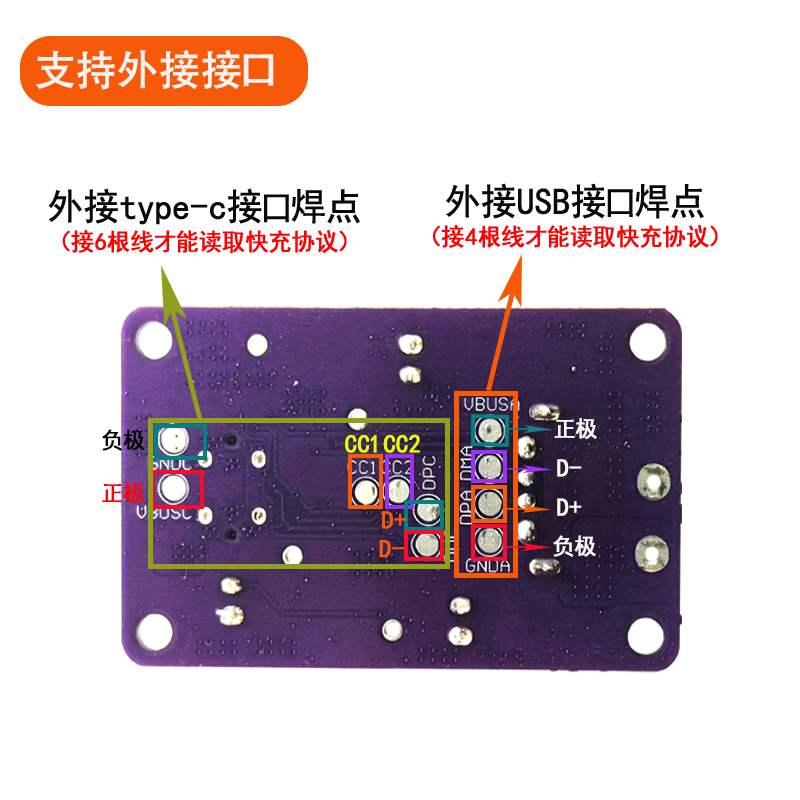

  3. 外接焊接注意：USB-A 接口接 4 根线、Type‑C 接口接 6 根线，才能正常识别快充协议；

  4. 本品为裸板开发模块，使用时做好绝缘防护，避免金属触碰短路。
