140W 双向快充模块 CH330 移动电源主板

这款景飞鸿 CH330 双向快充主板，是 DIY 大功率储能电源优选方案，支持最高 140W 双向充放电，内置专业保护芯片，兼容三元锂、磷酸铁锂多品类锂电池，拨码可调电池串数与截止电压，适配灵活、兼容性强，自带温控风扇与电量指示灯，兼顾大功率性能与使用安全性，不管是电子发烧友 DIY 制作，还是户外便携供电改造都十分合适。

核心卖点

✅ 140W 大功率双向快充，全协议兼容Type‑C 接口双向输入输出，支持 PD3.1（28V5A）140W 大功率，向下兼容 PD3.0；同时支持华为 SCP、三星 AFC、OPPO 闪充、小米 QC 等主流快充协议，手机、平板、游戏本都可实现高速快充，充电效率拉满。

✅ 2-6 串电池可调，多种电池适配支持 2~6 串三元锂、聚合物、磷酸铁锂电池（磷酸铁锂建议 3-6 串使用），搭配拨码开关，自由设置电池串数以及充电截止电压，电池支持并联扩容，可根据需求自由搭配电池组，方案灵活多变。

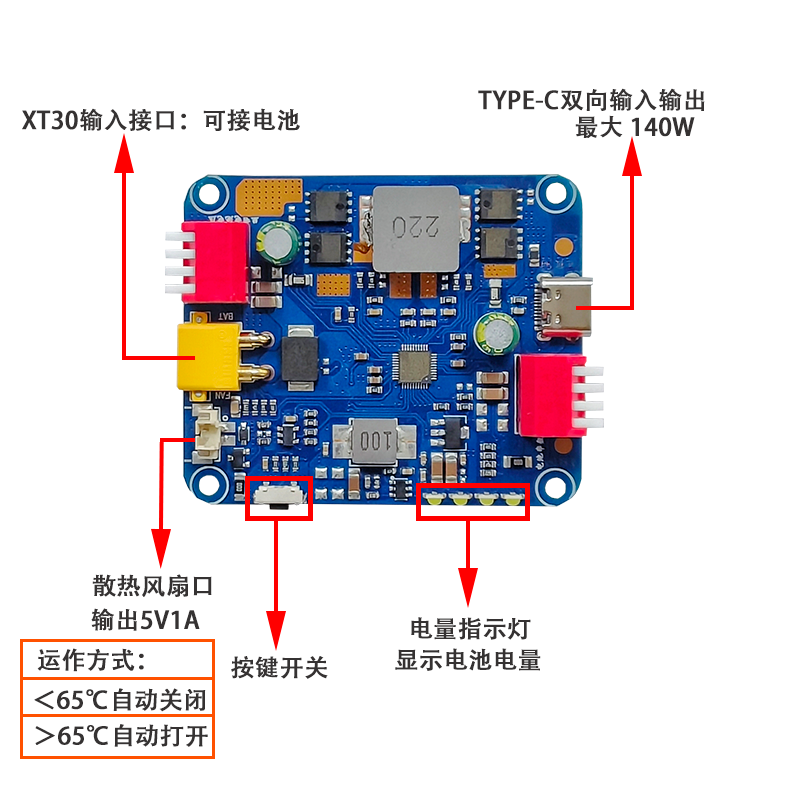

✅ 自带多重保护 + 智能温控，稳定更安全板载专用保护芯片，充放电全程防护；搭配温控散热风扇，温度高于 65℃风扇自动启动散热，低于 65℃自动关停；搭载电量指示灯，一键查看剩余电量，实时掌握电池状态，长时间大功率工作不易过热。

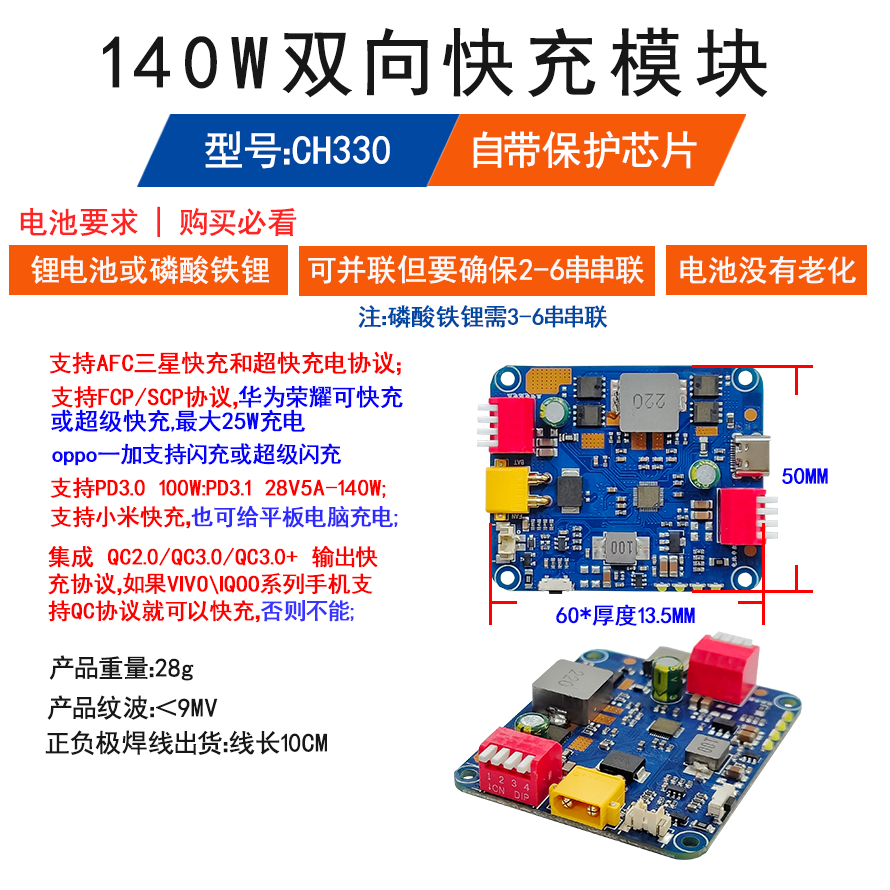

技术参数

  1. 峰值功率：140W（PD3.1 28V5A）

  2. 适配电池：2~6 串锂电池、磷酸铁锂电池

  3. 规格尺寸：60*50mm，厚度 13.5mm，净重 28g

  4. 输出纹波：＜9mV

应用场景

🔋 DIY 大容量移动电源

自行搭配锂电池组组装大功率充电宝，告别成品充电宝容量固定的限制，自主定制容量，支持笔记本、平板、手机同时快充，满足日常通勤、出差路上的大功率补电需求。

⛺ 户外露营便携储能供电

露营、摆摊、野外航拍、外景拍摄场景使用，可为相机、补光灯、便携灯具、小型户外设备持续供电；双向快充设计，回充速度快，户外不用为断电发愁。

🔧 电子研发与电源调试实验

适合电子爱好者、研发人员做电池充放电测试、电源方案验证，多快充协议适配各类数码负载，可用于电源项目开发、学习实验，调试便捷。

🚗 车载应急备用供电改造

搭配电池组作为车载备用电源，车辆外出应急时，给手机、平板、车载数码设备快速补电，双向充放电，大功率输出，满足短途出行应急供电需求。

使用须知

  1. 电池选择：仅支持锂电池、磷酸铁锂电池，电池需无老化；磷酸铁锂优先选用 3~6 串；

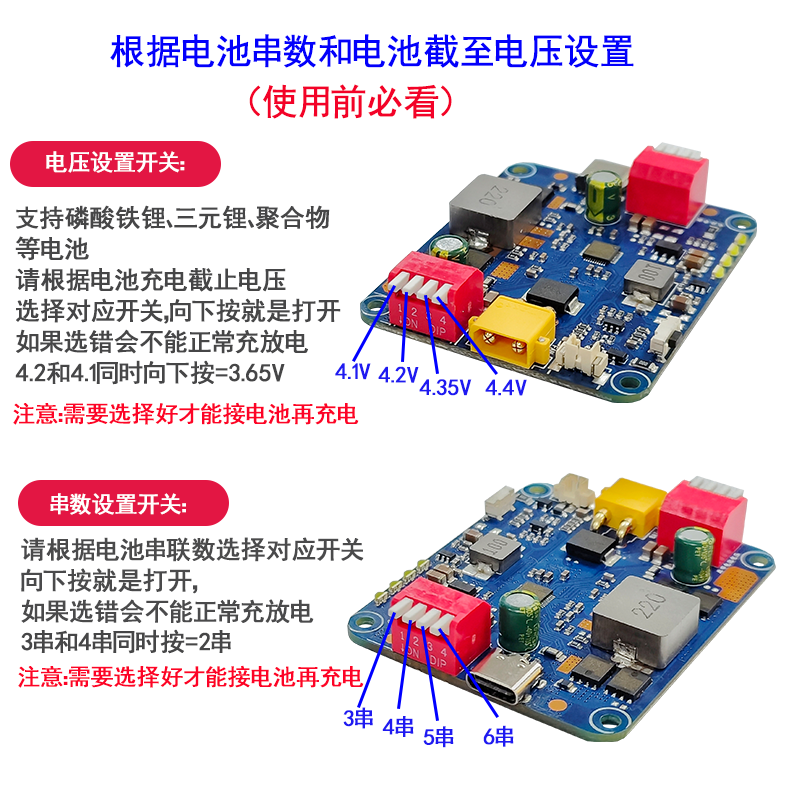

  2. 电压串数设置：接线前务必先拨动拨码开关，选对电池串数与截止电压，设置错误将无法正常充放电；

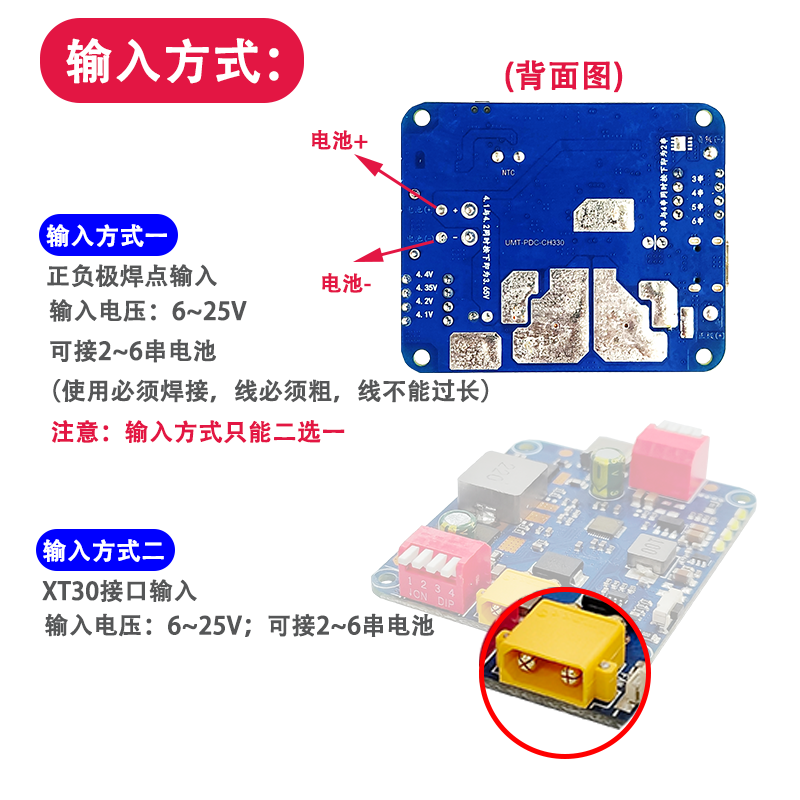

  3. 接入方式二选一：支持 XT30 接口接入或者焊点焊接接入，焊接使用建议选用粗线材，线材不宜过长；

  4. 注意区分正负极，避免反接烧毁主板；

  5. 备案公职人员、特殊管控电池使用请遵守相关管理规定。
