PD650 快充主板，是 DIY 自制移动电源的高性价比方案，支持最高 65W Type‑C 双向充放电，同时搭配 USB‑A 快充输出口，兼容三元锂与磷酸铁锂两大类电芯，背面焊点可自由切换电池类型以及 3-6 串串数，自带电量指示灯，输出稳定、协议齐全，体积小巧轻便，适合电子玩家自制充电宝、轻户外储能改造。

核心卖点

✅ 65W 双口快充输出，全协议兼容Type‑C 接口支持 65W 双向输入输出，USB‑A 接口可达 18W 输出；支持 PD2.0/3.0/3.1、PPS、华为 SCP/FCP、三星 AFC、QC2.0/3.0 等主流快充协议，手机、平板、轻薄本都能实现快速充电，适配市面上绝大多数数码设备。

✅ 双电芯兼容，3-6 串灵活设置同时支持 3.7V 三元锂 / 18650/21700 / 聚合物电池以及 3.2V 磷酸铁锂电池，支持 3~6 串电池串联，电池可并联扩容。通过背面焊点点锡切换电池种类与串数，根据自己的电芯搭配灵活调整，方案选择丰富。

✅ 电量灯显设计，输出稳定低纹波自带电量指示灯，可直观查看电池剩余电量，随时掌握电源状态；电路优化完善，输出纹波＜9mV，供电平稳，有效保护充电设备，充放电管理稳定可靠，长时间工作更安心。

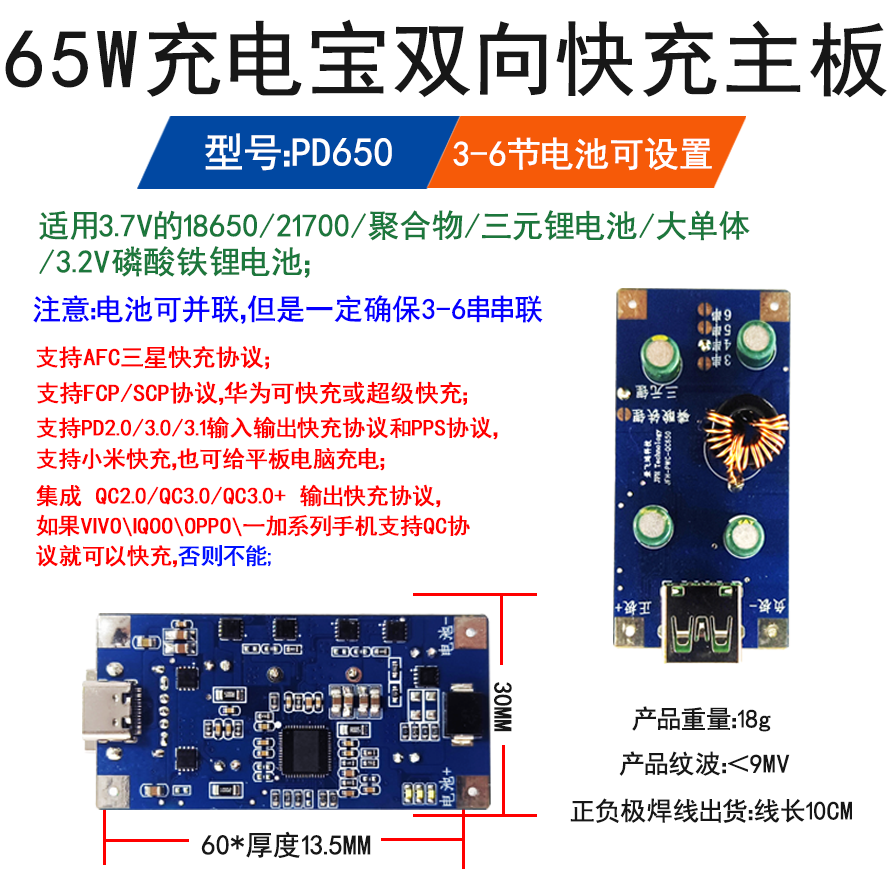

技术参数

  1. 输出功率：Type‑C 最大 65W，USB‑A 固定 18W

  2. 适配电池：3~6 串，兼容 3.7V 锂电池、3.2V 磷酸铁锂电池，输入电压 9~26V

  3. 尺寸重量：60*30mm，厚度 13.5mm，净重 18g

  4. 输出纹波：＜9mV

应用场景

🔋 DIY 自制便携充电宝

搭配 18650、21700 或者聚合物、磷酸铁锂电芯组装充电宝，不受成品充电宝固定容量限制，自主搭配电芯容量，65W 大功率可以给轻薄本、平板、手机快充，适合通勤、出差随身携带补电。

⛺ 短途户外轻露营供电

短途露营、钓鱼、外景采风等场景使用，可为相机、补光灯、蓝牙音箱、小型风扇等小功率设备稳定供电，双向快充可以快速给电池组回充，轻松满足轻户外用电需求。

🔧 电子 DIY 学习与电源调试

适合电子爱好者、在校学生用来学习电源原理、做充放电测试、快充方案验证，协议覆盖广，设置简单，是电路实验、储能装置自制练习的优选主板。

🚗 车载简易应急供电改造

配合电池组改造为车载备用电源，主板小巧不占车内空间，外出途中应急给手机、平板等数码设备快充补电，满足自驾出行临时用电需求。

使用须知

  1. 电芯要求：电池支持并联，必须保证为 3-6 串串联结构；可选用 3.7V 锂电或者 3.2V 磷酸铁锂；

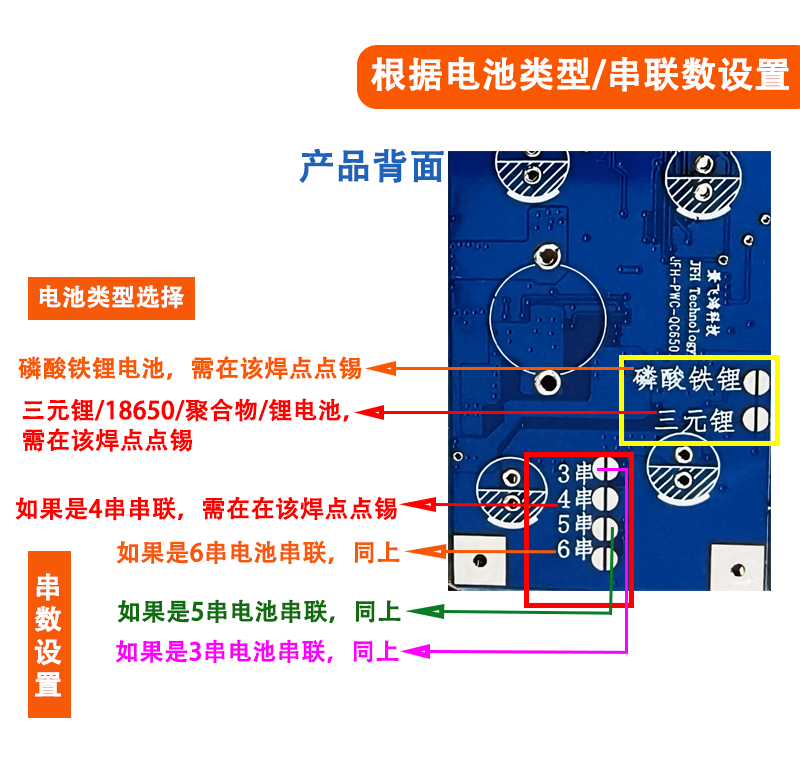

  2. 参数设置：焊接前，务必按照实际电芯类型和串联数量，在背面对应焊点点锡配置，设置错误将无法正常充放电；

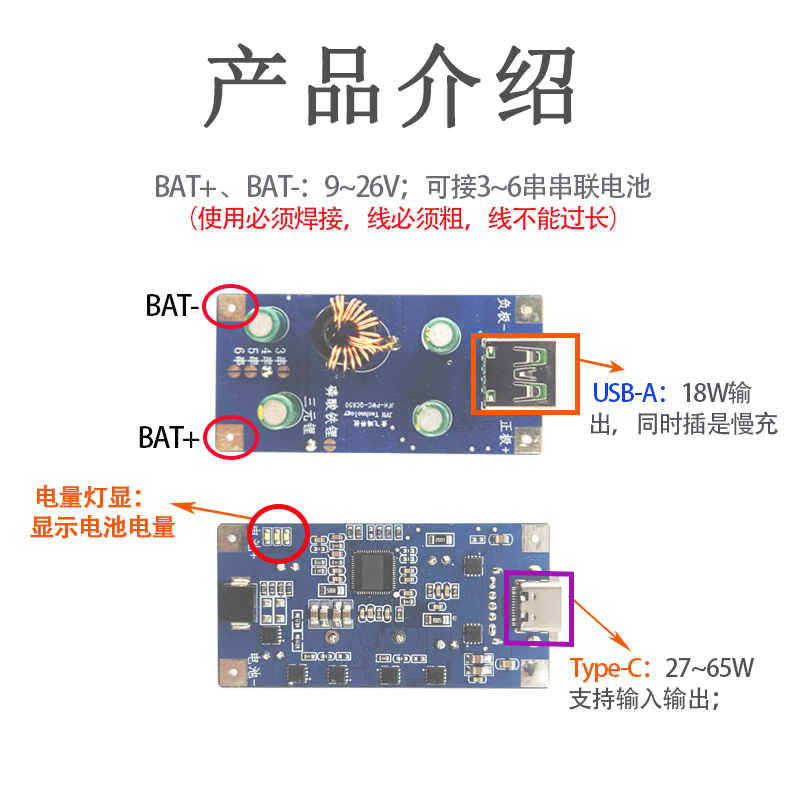

  3. 接线要求：BAT+、BAT - 焊点焊接接入电池，接线需要选用粗线材，线材不宜过长；

  4. 严格区分正负极，禁止反接，防止烧毁主板；

  5. 锂电池、磷酸铁锂电池存储和使用，请遵守当地相关安全管理规范。
